　　控制使用說明書

　　一、概述：

　　本系統僅適用于直飲水電氣控制系統操作說明，介紹了電氣系統的組成， 控制原理，參數設置等內容，旨在能使用戶快速掌握電氣系統的使用。

　　二、使用檢修要求：

　　使用本系統，須經過本公司專門培訓的人員，且在保證安全的前提下進行。檢修本系統，需要有相關電氣配電、控制等，并且取得相關資質的人員進行。

　　三、系統組成：

　　本電氣系統共分為低層制水+供水配電柜，中層供水配電柜，高層供水配電柜三部分組成。其中，中層供水配電柜與高層供水配電柜完全相同。

　　3.1低層制水+供水供水配電柜控制對象主要包括，原水進水電磁閥，高壓泵，回水，排水電磁閥，循環泵，臭氧發生器，紫外線殺菌器，壓力變送器，壓力開關，浮球開關等組成。

　　3.2中層供水和高層供水配電柜控制對象主要包括，回水，排水電磁閥，循環泵，臭氧發生器，紫外線殺菌器，壓力變送器，浮球開關等組成。

　　四、控制原理

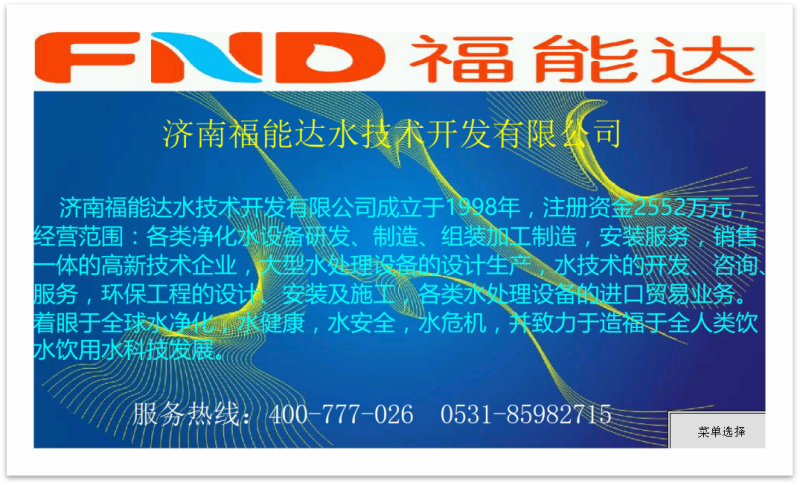

　　4.1、制水與供水配電柜上電后，觸摸屏自動進入運行界面，如下

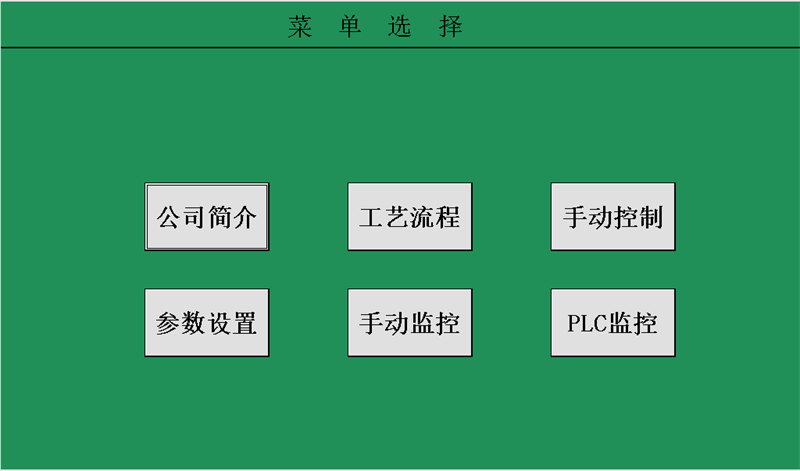

　　點擊“菜單選擇”按鈕，系統進入菜單選擇界面，如下圖

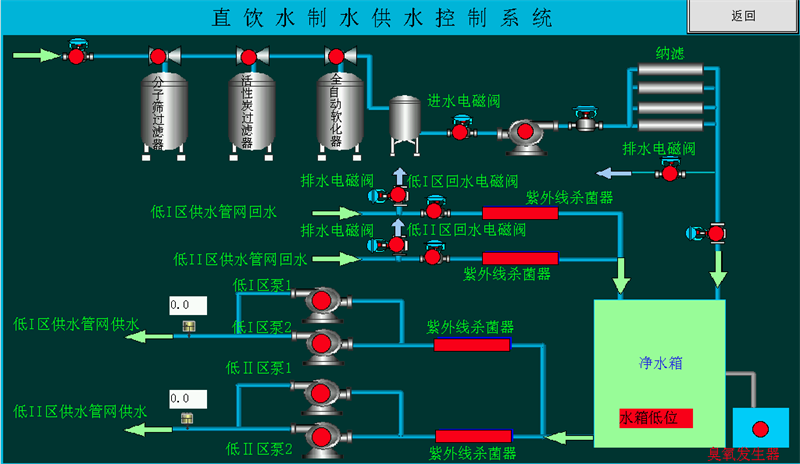

　　在此界面下，點擊不同的按鈕，進入對應的畫面。點擊“工藝流程”進入工藝流程圖界面，如下圖

　　4.1.1、系統根據凈水箱內液位高低，若凈水箱液位高，系統自動停止或者不運行制水系統。系統在停止時，自動進入清洗排放，完成后，制水系統自動停止。若凈水箱液位低，系統自動打開進水電磁閥和高壓泵進行制水工作。在開始制水時，系統根據設置時間進行清洗排放，完成后，關閉排水閥，系統進入制水工作，直至凈水箱高液位。

　　4.1.2、在凈水箱高液位時，控制系統根據低I區，低II區設定的供水壓力，PLC執行PID運算，自動調整變頻器工作頻率，直至設定壓力穩定。在循環泵工作時，對應官網上的排水電磁閥斷電，回水電磁閥斷電（電磁閥常通），紫外線殺菌器上電。運行界面上設備上電工作時顯示綠色，斷電停止時顯示紅色。循環泵對應變頻器故障時，出現黃色故障指示燈。需要打開配電柜，對變頻器進行復位，按下變頻器面板上的復位按鈕即可實現復位。

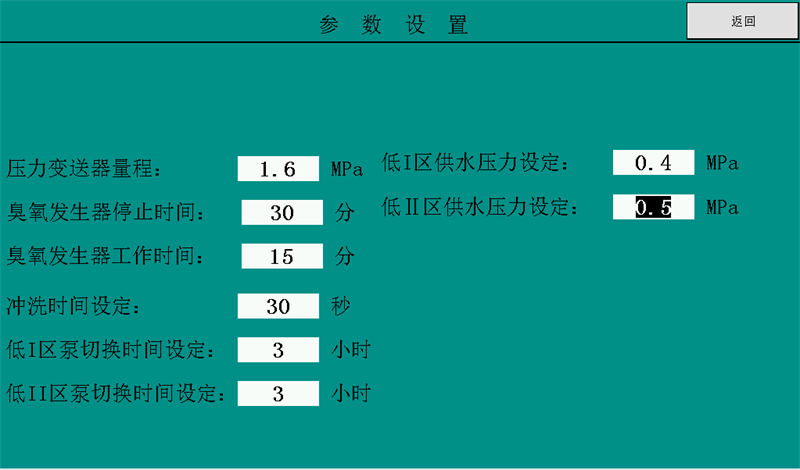

　　4.1.3、點擊“返回按鈕”，界面返回至菜單選擇界面，在此界面上，點擊“參數設置界面”彈出如下畫面：

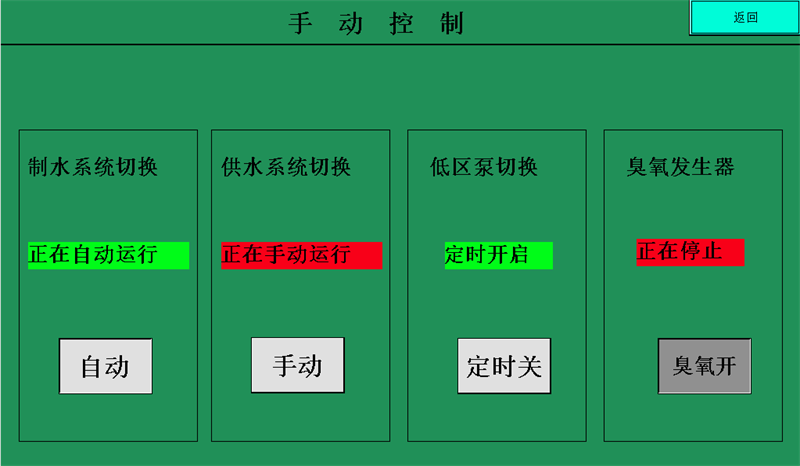

　　在此界面中，可以設置對應的時間參數。 設置完成后，點擊“返回”按鈕，進入“菜單選擇”畫面。點擊“手動控制”按鈕，進入的畫面如下：

　　4.1.4、在此界面上，點擊 制水系統切換按鈕，制水系統可以在手動和自動之間切換

　　點擊供水系統切換中的按鈕，供水系統可以在手動和自動之間切換

　　點擊低區泵切換中的按鈕，當顯示“定時開”時，泵的切換可以通過定時時間來自動控制；顯示“定時關”時，泵不再通過定時切換。

　　點擊臭氧發生器中的按鈕，可以控制臭氧發生器開關，臭氧發生器根據設定的時間開停。

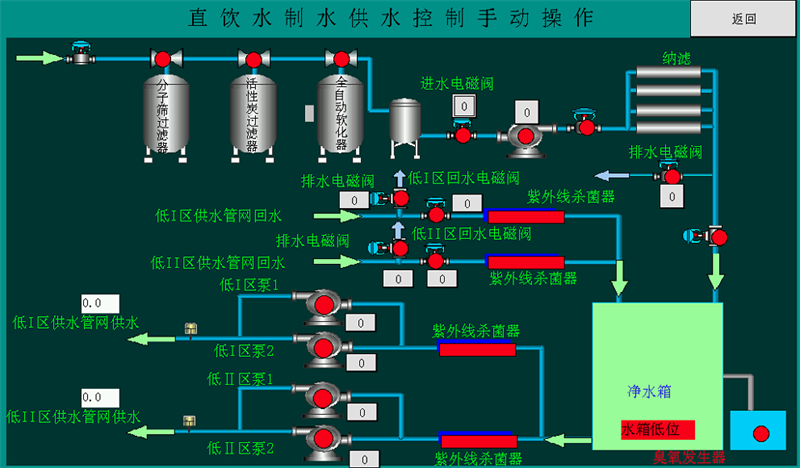

　　4.1.5、在菜單選擇界面中，點擊“手動監控按鈕”顯示如下界面：

　　此界面為手動操作界面，在手動控制界面中，制水或者控制系統選擇為手動后，可以在此界面點擊 設備側的按鈕進行打開或者關閉操作，該按鈕為切換模式，每按一下，執行取反操作，其他功能與流程圖界面中相同。

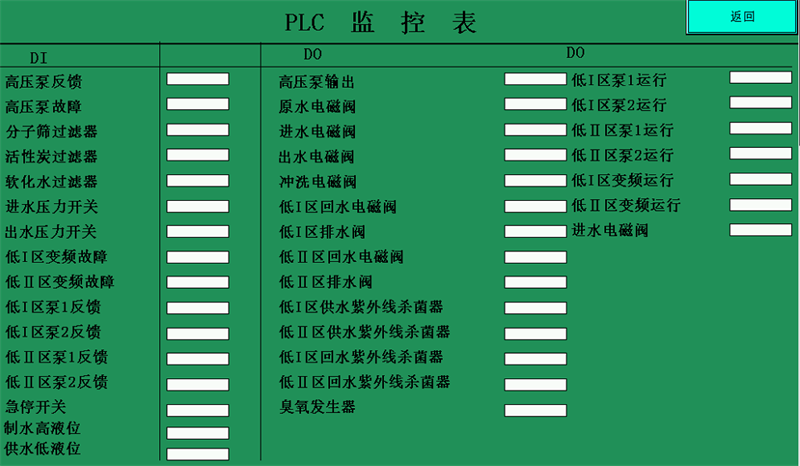

　　4.1.6、在菜單選擇界面中，點擊“PLC監控”按鈕，顯示如下界面：

　　在此界面中顯示PLC輸入和輸出點狀態，1為綠色，0位紅色，分別表示信號的接通與斷開。

　　4.2、供水配電柜上電后，觸摸屏自動進入運行界面，如下

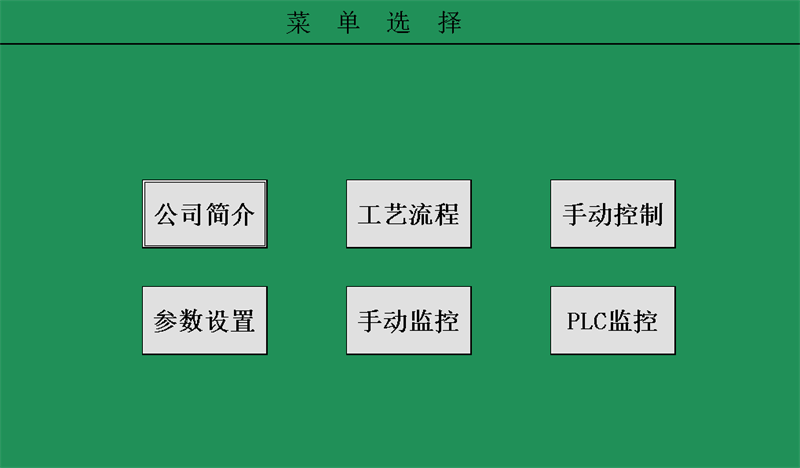

　　4.2.1、點擊“菜單選擇”按鈕，彈出如下界面：

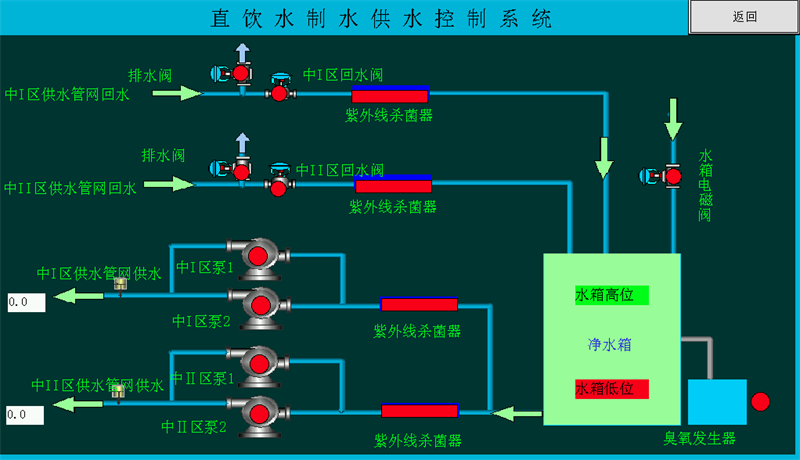

　　在此界面中，點擊“工藝流程”按鈕，系統切換到系統流程界面，如下：

　　在此界面，可以查看電磁閥，循環泵，紫外線殺菌器，臭氧發生器，水箱高地位狀態，官網實際壓力等數據?？刂葡到y(tǒng)根據中I區，中I區設定的供水壓力，PLC執行PID運算，自動調整變頻器工作頻率，直至設定壓力穩定。在循環泵工作時，對應官網上的排水電磁閥斷電，回水電磁閥斷電（電磁閥常通），紫外線殺菌器上電。運行界面上設備上電工作時顯示綠色，斷電停止時顯示紅色。循環泵對應變頻器故障時，出現黃色故障指示燈。需要打開配電柜，對變頻器進行復位，按下變頻器面板上的復位按鈕即可實現復位。

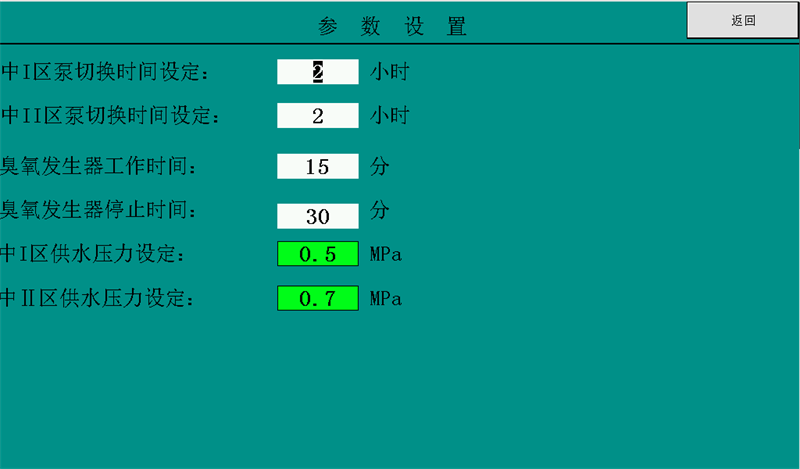

　　4.2.2、點擊“返回按鈕”，界面返回至菜單選擇界面，在此界面上，點擊“參數設置界面”彈出如下畫面：

　　在此界面下，可以設置中I區泵切換時間，中II區泵切換時間，臭氧發生器工作與停止時間，以及中I，中II區供水壓力。

　　4.2.3、在“菜單選擇”畫面。點擊“手動控制”按鈕，進入的畫面如下：

　　點擊供水系統切換中的按鈕，供水系統可以在手動和自動之間切換

　　點擊低區泵切換中的按鈕，當顯示“定時開”時，泵的切換可以通過定時時間來自動控制；顯示“定時關”時，泵不再通過定時切換。

　　點擊臭氧發生器中的按鈕，可以控制臭氧發生器開關，臭氧發生器根據設定的時間開停。

　　4.2.4、在菜單選擇界面中，點擊“手動監控按鈕”顯示如下界面：

　　此界面為手動操作界面，在手動控制界面中，控制系統選擇為手動后，可以在此界面點擊 設備側的按鈕進行打開或者關閉操作，該按鈕為切換模式，每按一下，執行取反操作，其他功能與流程圖界面中相同。

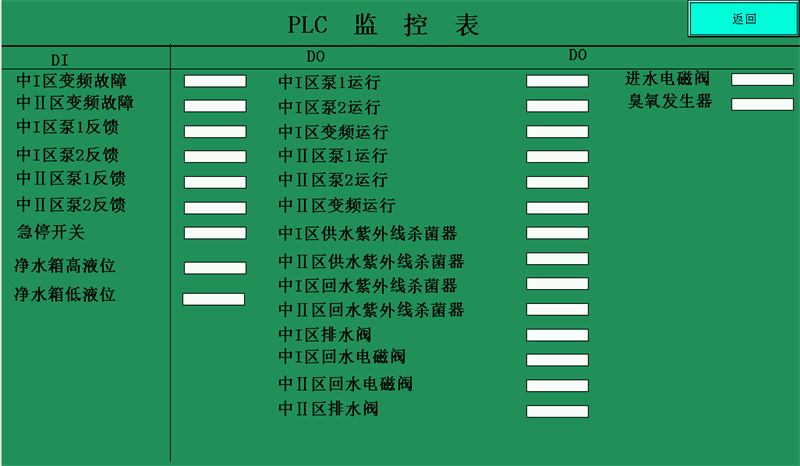

　　4.2.5、在菜單選擇界面中，點擊“PLC監控”按鈕，顯示如下界面：

　　在此界面中顯示PLC輸入和輸出點狀態，1為綠色，0位紅色，分別表示信號的接通與斷開。

　　4.3、高層供水與中層供水控制完全相同，不再贅述。

　　五、故障檢修原因及解決辦法
